డస్ట్ కలెక్టర్ పల్స్ జెట్ వాల్వ్

కింగ్డావో స్టార్ మెషిన్ V1614718 డస్ట్ కలెక్టర్ పల్స్ జెట్ వాల్వ్‌ను అందిస్తుంది, ఇది డయాఫ్రాగమ్ విద్యుదయస్కాంత పల్స్ వాల్వ్ మరియు పిస్టన్ మెకానిజం డిజైన్‌పై ఆధారపడి ఉంటుంది, ఎంబెడెడ్ నిర్మాణాన్ని అవలంబిస్తుంది, బలమైన ing దడం పనితీరు మరియు ఎక్కువ సేవా జీవితంతో. దీని ప్రధాన లక్షణాలు:

నిర్మాణ లక్షణాలు

విద్యుదయస్కాంత పైలట్ హెడ్, పిస్టన్ మరియు వాల్వ్ బాడీతో కూడిన పిస్టన్ వెనుక గది యొక్క ప్రాంతం ముందు గది కంటే పెద్దది, మరియు న్యూమాటిక్ ఫోర్స్ సున్నితమైన ముగింపు స్థితిని నిర్ధారిస్తుంది.

రబ్బరు డయాఫ్రాగమ్ మరియు పీడన వసంత రద్దు, అధిక-బలం గల పిస్టన్ నిర్మాణం యొక్క ఉపయోగం, మన్నికను గణనీయంగా మెరుగుపరుస్తుంది.

డస్ట్ కలెక్టర్ పల్స్ జెట్ వాల్వ్ యొక్క పని సూత్రం రెండు దశలుగా విభజించబడింది:

బ్లోయింగ్ స్టేట్: సిగ్నల్ ఎలక్ట్రిక్ కంట్రోలర్ చేత ఇన్పుట్ చేయబడిన తరువాత, విద్యుదయస్కాంత పైలట్ హెడ్ అన్‌లోడ్ రంధ్రం తెరుస్తుంది, మరియు పిస్టన్ యొక్క ముందు గదిలోని పీడన వాయువు పిస్టన్‌ను పైకి లేపి బ్లోయింగ్ ఛానెల్ తెరుస్తుంది.

 క్లోజ్డ్ స్టేట్: సిగ్నల్ అదృశ్యమైన తరువాత, అన్‌లోడ్ రంధ్రం మూసివేయబడింది, పిస్టన్ వెనుక గదిలో గ్యాస్ పీడనం పిస్టన్‌ను రీసెట్ చేయడానికి నెట్టివేస్తుంది మరియు ఛానెల్ మూసివేయబడుతుంది.

సాంకేతిక ప్రమాణం

పని ఒత్తిడి: 0.2 ~ 0.6mpa

వోల్టేజ్ స్పెసిఫికేషన్: DC24V లేదా AC220V/50Hz

రక్షణ గ్రేడ్: IP65

వర్కింగ్ మీడియం: స్వచ్ఛమైన గాలి

వర్తించే ఉష్ణోగ్రత: గది ఉష్ణోగ్రత రకం -25 ~ 85 ℃, అధిక ఉష్ణోగ్రత రకం -25 ~ 230.

జీవిత కాలం: 1 మిలియన్ సార్లు

డస్ట్ కలెక్టర్ పల్స్ జెట్ వాల్వ్ యొక్క సంస్థాపన స్పెసిఫికేషన్

సీలింగ్ అవసరాలు: థ్రెడ్ చేసిన కనెక్షన్‌ను PTFE ముడి మెటీరియల్ టేప్ లేదా థ్రెడ్ సీలెంట్‌తో నింపాలి, మరియు గాలి పంపిణీ పెట్టె యొక్క మిశ్రమ ఉపరితలం మృదువైన మరియు శుభ్రంగా ఉండాలి.

ఎయిర్ సోర్స్ ప్రాసెసింగ్: ఎయిర్ డిస్ట్రిబ్యూషన్ బాక్స్ యొక్క ఎయిర్ ఇన్లెట్ పైపును ఫిల్టర్ మరియు రెగ్యులేటర్‌తో వ్యవస్థాపించాలి, మరియు దిగువ కాలువ వాల్వ్‌తో అమర్చబడి, సంపీడన గాలి పొడిగా మరియు మలినాలు లేకుండా ఉండేలా చూసుకోవాలి.

ప్రాసెసింగ్ ఖచ్చితత్వం: పరిమాణ సహనం మరియు ఉపరితల కరుకుదనం అని నిర్ధారించడానికి, ఎయిర్ ప్యాకేజీ సంస్థాపన మూర్తి 2 ప్రాసెసింగ్ ప్రకారం ముఖం.

శుభ్రపరిచే అవసరాలు: అవశేష శిధిలాలను నివారించడానికి ఎయిర్ బ్యాగ్ మరియు బ్లోపైప్ సంస్థాపనకు ముందు పూర్తిగా శుభ్రం చేయాలి.

కనెక్షన్

రౌండ్ మానిఫోల్డ్‌తో ఇన్‌స్టాల్ చేసేటప్పుడు, కనెక్షన్ యొక్క సరిపోలికను నిర్ధారించడానికి కొలతలు అంజీర్ 3 ప్రకారం ఉండాలి (ఉదా. Φ150/φ120 ఎపర్చరు).

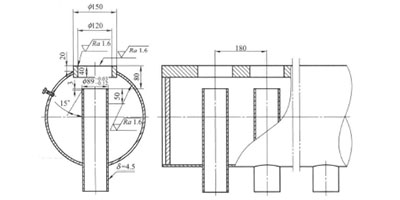

మానిఫోల్డ్ కనెక్షన్ యొక్క మ్యాచింగ్ రేఖాచిత్రం (Fig. 2) కీ కొలతలు: 180 మిమీ మొత్తం వెడల్పు, 15 ° చామ్ఫర్, Δ = 4.5 మిమీ గోడ మందం.

బాహ్య కొలతలు

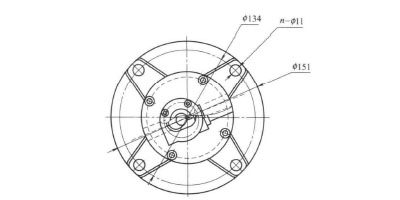

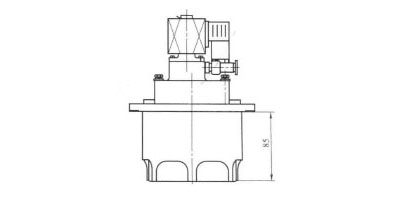

3-అంగుళాల డస్ట్ కలెక్టర్ పల్స్ జెట్ వాల్వ్ యొక్క బాహ్య కొలతలు మూర్తి 3 లో చూపించబడ్డాయి, మొత్తం 134 మిమీ పొడవు మరియు φ151 మిమీ యొక్క మౌంటు రంధ్రాలు వంటి కీ పారామితులు గుర్తించబడ్డాయి.

కాంపాక్ట్ డిజైన్ మరియు సౌకర్యవంతమైన బ్లోపైప్ అమరికతో, పారిశ్రామిక దుమ్ము తొలగింపు వ్యవస్థలో అధిక సామర్థ్యం గల బూడిద శుభ్రపరిచే డిమాండ్‌కు వాల్వ్ అనుకూలంగా ఉంటుంది. పిస్టన్ నిర్మాణం మరియు విద్యుదయస్కాంత నియంత్రణను ఆప్టిమైజ్ చేయడం ద్వారా, ఇది వేగవంతమైన ప్రతిస్పందన మరియు స్థిరమైన ఆపరేషన్ సాధిస్తుంది మరియు ఎగుమతి ఉత్పత్తుల కోసం విశ్వసనీయత మరియు ఖచ్చితత్వం యొక్క కఠినమైన అవసరాలను తీరుస్తుంది.

మూర్తి 1 మూర్తి 2మూర్తి 3
